En Belgique, la hausse des prix de l’énergie pousse de plus en plus de ménages à se tourner vers des solutions de chauffage plus économiques et durables comme la pompe à chaleur air-eau. Mais pour en tirer pleinement profit, le raccordement joue un rôle clé. Un système mal connecté peut rapidement faire chuter les performances et augmenter la consommation.
Dans cet article, vous allez comprendre concrètement comment fonctionne le raccordement d’une pompe à chaleur air-eau, les étapes à suivre, les points d’optimisation et les erreurs à éviter pour garantir une installation efficace et rentable.

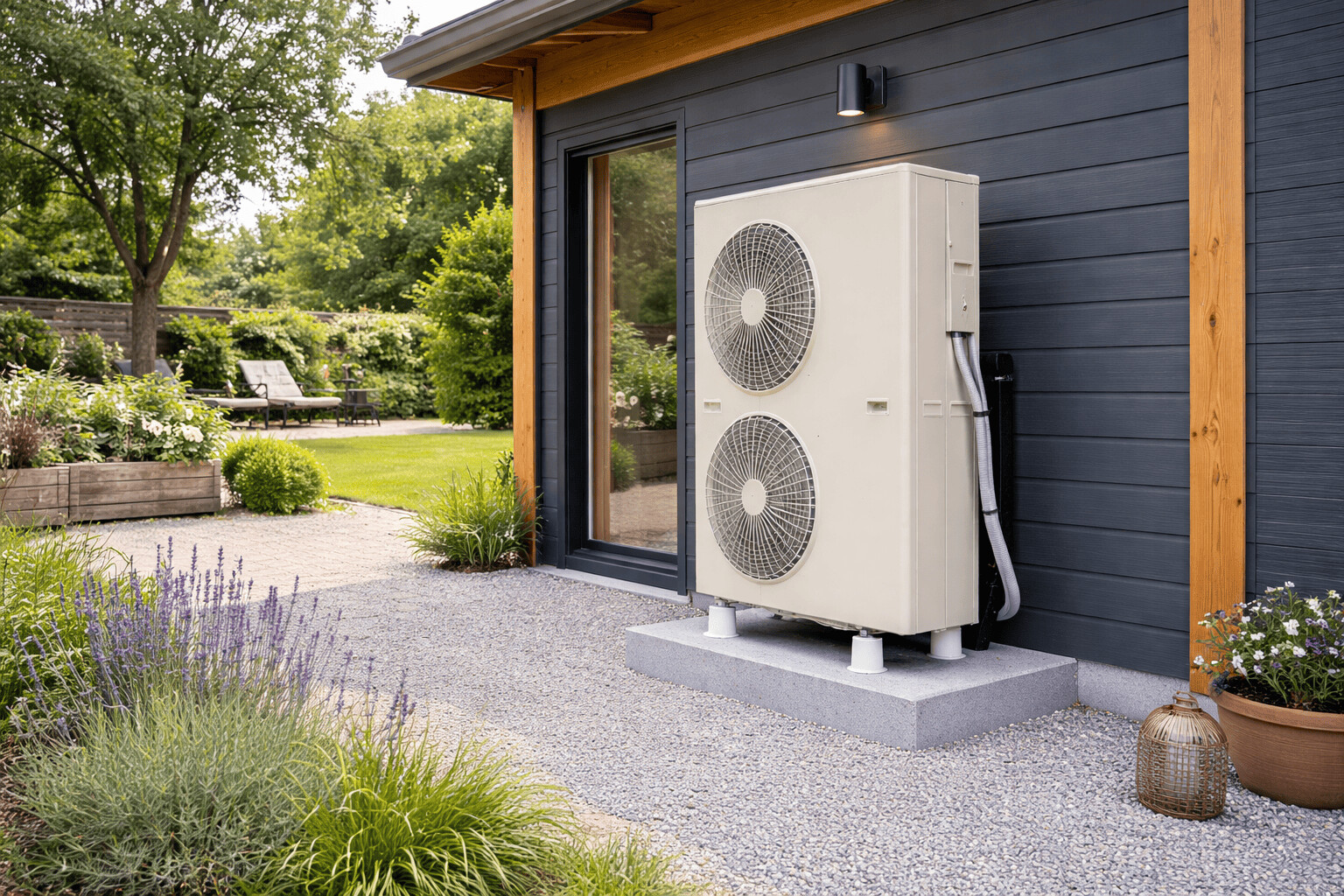

En quoi consiste le raccordement d’une pompe à chaleur air-eau ?
Le raccordement d’une pompe à chaleur air-eau dépend du type d’appareil installé. Selon qu’il s’agit d’une PAC monobloc ou split, il faut raccorder l’unité extérieure, éventuellement un module intérieur, le circuit de chauffage, l’évacuation des condensats et l’alimentation électrique.
Concrètement, la pompe à chaleur capte les calories présentes dans l’air extérieur, puis les transfère à l’eau qui circule dans votre installation de chauffage. Le raccordement permet donc d’assurer cette circulation de manière fluide et continue, tout en garantissant une bonne distribution de la chaleur dans toute l’habitation.
Son rôle est central dans la performance globale du système. Un raccordement bien réalisé permet d’optimiser le rendement, de réduire la consommation d’énergie et d’assurer un fonctionnement stable. À l’inverse, une installation mal raccordée peut entraîner des pertes de chaleur, des cycles de fonctionnement inefficaces et une usure prématurée de l’équipement.
Comprendre le schéma de raccordement d’une pompe à chaleur air-eau
Pour bien comprendre le raccordement, il faut visualiser le parcours de la chaleur et de l’eau dans le système. En schéma de principe, une pompe à chaleur air-eau utilise un cycle frigorifique pour capter l’énergie présente dans l’air extérieur, puis un circuit hydraulique pour la transmettre à l’installation de chauffage du logement. Le détail du raccordement peut toutefois varier selon qu’il s’agit d’une PAC monobloc ou split.
Le fonctionnement repose sur la captation de chaleur dans l’air extérieur. Cette énergie est transférée à un fluide frigorigène, puis valorisée par le cycle thermodynamique de la pompe à chaleur. La chaleur ainsi produite est ensuite transmise à l’eau du circuit de chauffage via un échangeur.
Côté chauffage, l’eau chaude est envoyée vers les émetteurs du logement, comme des radiateurs ou un chauffage par le sol. Après avoir diffusé sa chaleur dans les pièces, elle revient vers la pompe à chaleur pour être réchauffée à nouveau. Ce cycle se répète afin de maintenir une température intérieure stable.
Le schéma de raccordement comprend aussi plusieurs composants essentiels, comme le circulateur, les organes de régulation, les sondes et, selon les cas, un ballon tampon destiné à améliorer la stabilité du fonctionnement.
L’objectif est d’assurer une circulation correcte de l’eau, de limiter les pertes et d’adapter la production de chaleur aux besoins réels du logement. Plus le circuit est bien conçu, dimensionné et équilibré, plus la pompe à chaleur peut fonctionner efficacement.
Les différents raccordements nécessaires
Le bon fonctionnement d’une pompe à chaleur air-eau repose sur plusieurs types de raccordements complémentaires. Chacun joue un rôle précis et doit être réalisé avec rigueur pour garantir performance, sécurité et durabilité.
Le raccordement hydraulique
Le raccordement hydraulique consiste à connecter la pompe à chaleur au circuit de chauffage du logement. C’est par ce réseau que l’eau chauffée est distribuée vers les radiateurs ou le chauffage au sol.
Le système fonctionne avec une logique de départ et de retour. L’eau chaude quitte la pompe à chaleur via le circuit de départ pour alimenter les émetteurs de chaleur. Une fois refroidie, elle revient vers l’appareil par le circuit de retour pour être à nouveau chauffée. Ce cycle continu permet de maintenir une température stable dans l’habitation.
Un bon équilibre entre ces deux flux est essentiel. Un débit mal réglé ou des tuyauteries mal dimensionnées peuvent entraîner une baisse de rendement ou une mauvaise répartition de la chaleur.
Le raccordement électrique
La pompe à chaleur doit être raccordée à une alimentation électrique conforme au RGIE et aux prescriptions du fabricant. Ce raccordement permet d’alimenter correctement le compresseur, les circulateurs, la régulation et, le cas échéant, les accessoires associés.
En Belgique, l’installation doit respecter les exigences de sécurité électrique applicables aux installations basse tension. Cela implique des protections adaptées à l’appareil et à la configuration du chantier. Un raccordement non conforme peut provoquer des coupures, des dysfonctionnements ou des dommages à l’équipement.
L’évacuation des condensats
Lors de son fonctionnement, la pompe à chaleur produit des condensats. Cette eau doit être évacuée correctement afin d’éviter toute accumulation ou tout dysfonctionnement.
Le raccordement doit donc prévoir une évacuation conforme à la notice d’installation, avec un écoulement correct et une protection contre le gel. En période hivernale, ce point est particulièrement important, car le gel peut bloquer l’évacuation et perturber le fonctionnement de l’appareil. Certaines installations prévoient, selon les cas, des dispositions spécifiques comme une surélévation de l’unité ou un dispositif de protection complémentaire.
Une gestion efficace des condensats contribue à la fiabilité globale de l’installation et évite des problèmes souvent sous-estimés.
Quelles sont les étapes du raccordement d’une PAC air-eau ?
Le raccordement d’une pompe à chaleur air-eau suit une logique précise. Chaque étape s’enchaîne pour garantir une installation fiable, performante et adaptée au logement.
La première phase est la préparation du chantier. Elle consiste à analyser l’installation existante, vérifier la compatibilité du système de chauffage, dimensionner correctement la pompe à chaleur et anticiper les contraintes techniques. C’est aussi à ce moment que l’emplacement des unités est défini pour optimiser les performances et limiter les nuisances.
Vient ensuite l’installation des équipements. Selon le type de pompe à chaleur choisi, la configuration peut varier. Dans une installation split, une unité extérieure est associée à une unité intérieure. Dans une installation monobloc, le schéma est différent, même si le principe général reste le même. Cette étape inclut aussi la mise en place des accessoires nécessaires, comme les circulateurs, les vannes ou, si nécessaire, un ballon tampon.
Le raccordement à proprement parler intervient ensuite. Il comprend la connexion hydraulique au circuit de chauffage, le branchement électrique au tableau et la liaison entre les différentes unités. Chaque connexion doit être réalisée avec précision pour garantir l’étanchéité, la sécurité et la bonne circulation de l’énergie.
Enfin, la mise en service permet de valider l’installation. Le circuit est rempli, purgé et testé. Les réglages sont ajustés pour optimiser le fonctionnement selon les besoins du logement. Cette étape est essentielle pour s’assurer que la pompe à chaleur fonctionne correctement dès le départ et délivre les performances attendues.
Peut-on raccorder une pompe à chaleur air-eau à un système existant ?
Oui, raccorder une pompe à chaleur air-eau à une installation existante est tout à fait possible, notamment dans de nombreux projets de rénovation. Mais ce type de projet nécessite une analyse précise pour garantir de bonnes performances.
Le premier point à vérifier concerne les émetteurs de chaleur. Certains radiateurs existants ont été dimensionnés pour fonctionner à des températures d’eau élevées, ce qui peut réduire le rendement d’une pompe à chaleur. Toutefois, certaines PAC haute température permettent aussi de conserver des radiateurs existants selon la configuration du logement.
Il est aussi important de vérifier l’état du réseau hydraulique. Un circuit encrassé, mal équilibré ou mal dimensionné peut freiner la circulation de l’eau et nuire aux performances. Selon l’état de l’installation, un nettoyage ou un désembouage peut être pertinent.
L’isolation du logement joue également un rôle clé. Plus les pertes sont importantes, plus la pompe devra compenser. Enfin, le dimensionnement doit être parfaitement adapté pour assurer confort et efficacité.
Raccordement avec radiateurs vs chauffage au sol : quelles différences ?
Le type d’émetteurs de chaleur a un impact direct sur le fonctionnement et les performances d’une pompe à chaleur air-eau. En Belgique, de nombreux logements existants sont équipés de radiateurs, tandis que le chauffage par le sol est fréquent dans les constructions récentes ou les rénovations lourdes. Les deux configurations sont possibles, mais elles n’offrent pas toujours le même niveau de performance ni les mêmes contraintes d’installation.
Comparaison des deux systèmes
| Critère | Radiateurs | Chauffage au sol |
| Température de fonctionnement | Variable selon le dimensionnement et le logement, souvent plus élevée | Généralement plus basse |
| Compatibilité avec une PAC | Bonne à très bonne selon les émetteurs et le modèle de PAC | Très bonne |
| Rendement de la PAC | Peut être moins favorable si une température d’eau élevée est nécessaire | Souvent plus favorable |
| Temps de réaction | Plus rapide | Plus lent mais plus stable |
| Confort thermique | Dépend du type et du dimensionnement des radiateurs | Très homogène |
Le chauffage par le sol est souvent plus adapté à une pompe à chaleur, car il fonctionne avec une eau à plus basse température. Cela permet généralement d’améliorer l’efficacité du système. Toutefois, cela ne signifie pas qu’une installation avec radiateurs est à exclure. Certaines pompes à chaleur haute température sont conçues pour fonctionner en rénovation avec des radiateurs existants.
Impact sur le rendement
Une pompe à chaleur est en général plus efficace lorsque la température d’eau demandée reste modérée. Plus la température de départ nécessaire est élevée, plus le rendement peut diminuer. C’est pourquoi un chauffage par le sol ou des émetteurs basse température sont souvent favorables. En revanche, avec des radiateurs existants bien dimensionnés, une PAC peut aussi fonctionner correctement, surtout si le logement est bien isolé ou si l’on choisit un modèle adapté à la rénovation.
Adaptations possibles selon le logement
| Situation | Solution envisageable |
| Radiateurs existants suffisamment dimensionnés | Conservation possible avec une PAC adaptée |
| Radiateurs peu adaptés | Remplacement partiel ou total par des émetteurs basse température |
| Besoin de températures d’eau élevées | Étude d’une PAC haute température ou d’une solution hybride |
| Isolation insuffisante | Travaux d’isolation vivement recommandés |
| Rénovation lourde | Étude d’un chauffage par le sol si le projet s’y prête |
Dans un logement existant, il n’est donc pas toujours nécessaire de tout remplacer. Le bon choix dépend du dimensionnement des émetteurs, de l’isolation, du régime de température nécessaire et du type de pompe à chaleur retenu.
Raccordement avec ou sans ballon tampon : quel choix faire ?
Le ballon tampon est un élément souvent évoqué lors du raccordement d’une pompe à chaleur air-eau. Il ne s’agit pas d’un composant obligatoire dans tous les cas, mais il peut jouer un rôle clé dans la stabilité et les performances de l’installation.
Rôle du ballon tampon
Le ballon tampon est un volume d’eau intégré entre la pompe à chaleur et le circuit de chauffage. Selon la configuration, il peut contribuer à stabiliser le fonctionnement de l’installation, à limiter certains cycles courts et à faciliter l’équilibre hydraulique du système. Il peut aussi jouer un rôle de séparation hydraulique dans certaines installations.
| Fonction | Explication |
| Stabilisation | Évite les démarrages et arrêts fréquents de la pompe à chaleur |
| Équilibre hydraulique | Peut faciliter le respect du débit requis par la PAC |
| Découplage | Peut séparer hydrauliquement la PAC et le circuit de chauffage |
| Souplesse de fonctionnement | Peut améliorer le comportement de l’installation dans certaines configurations |
Son objectif principal est de lisser le fonctionnement de la pompe à chaleur, en particulier lorsque les besoins en chauffage varient rapidement.
Avec ou sans ballon tampon : comparaison
| Critère | Sans ballon tampon | Avec ballon tampon |
| Installation | Plus simple | Plus complexe |
| Coût initial | Plus faible | Plus élevé |
| Réglage hydraulique | Plus exigeant si le réseau est peu favorable | Peut être facilité selon le schéma retenu |
| Risque de cycles courts | Dépend du volume d’eau et du fonctionnement de l’installation | Peut être réduit dans certaines configurations |
| Souplesse en rénovation | Variable | Souvent utile dans les installations plus complexes |
Une installation sans ballon tampon peut parfaitement fonctionner si elle est bien dimensionnée et si les conditions hydrauliques sont favorables. Le ballon tampon devient surtout intéressant lorsque le débit est instable, que le volume d’eau est limité ou que l’installation est plus complexe à équilibrer.
Dans quels cas le ballon tampon est recommandé ?
| Situation | Appréciation |
| Volume d’eau insuffisant dans l’installation | Peut être recommandé |
| Installation avec plusieurs circuits ou zoning | Peut être recommandé |
| Débit minimal difficile à garantir | Souvent pertinent |
| Installation simple et bien dimensionnée | Pas forcément nécessaire |
| Chauffage par le sol homogène avec bon volume d’eau | Pas toujours nécessaire |
Le ballon tampon ne doit donc pas être choisi par automatisme. Sa pertinence dépend du comportement hydraulique réel de l’installation, et non du seul fait qu’il y ait des radiateurs ou que le logement soit en rénovation.
Impact sur la stabilité et la consommation
Lorsqu’il est bien dimensionné et intégré dans un schéma hydraulique cohérent, le ballon tampon peut aider la pompe à chaleur à fonctionner de manière plus régulière. Dans certaines installations, cela peut limiter les démarrages trop fréquents et améliorer la stabilité du système. En revanche, il ne faut pas le présenter comme une garantie automatique d’économie ou de longévité : tout dépend de la conception globale de l’installation.
Le choix entre une installation avec ou sans ballon tampon doit donc être fait au cas par cas, en fonction du réseau de chauffage, du type d’émetteurs, du volume d’eau disponible et des exigences du fabricant.
Les erreurs à éviter lors du raccordement
Le raccordement d’une pompe à chaleur air-eau doit être réalisé avec soin, car certaines erreurs peuvent fortement dégrader les performances du système.
Le mauvais dimensionnement est l’un des principaux risques. Une PAC trop puissante peut multiplier les démarrages, tandis qu’un modèle sous-dimensionné risque de ne pas couvrir correctement les besoins du logement. Le choix de l’appareil doit donc tenir compte des déperditions du bâtiment et du système de chauffage existant.
Les erreurs hydrauliques sont aussi fréquentes. Un circuit mal équilibré, encrassé ou mal rincé peut perturber la circulation de l’eau et réduire l’efficacité de l’installation.
L’isolation du logement ne doit pas non plus être négligée. Plus les pertes de chaleur sont importantes, plus la pompe à chaleur devra compenser, au détriment de son rendement.
Enfin, le raccordement électrique doit être conforme au RGIE afin de garantir la sécurité et le bon fonctionnement de l’installation.
Quel est le prix d’un raccordement de pompe à chaleur air-eau en Belgique ?
Le prix dépend avant tout du type de projet, du niveau de rénovation et de la configuration du logement. En Belgique, le coût d’une installation complète de pompe à chaleur air-eau se situe souvent à partir de 7.000 €, mais peut monter nettement plus haut selon la puissance de l’appareil, les adaptations à prévoir et la complexité du chantier.
Lorsque l’on parle uniquement du raccordement, il est préférable de rester prudent : dans la pratique, ce poste est généralement intégré au prix global de l’installation, et son coût exact dépend fortement des travaux hydrauliques, électriques et des éventuelles modifications du système existant. Il vaut donc mieux parler d’un montant variable selon le chantier, à confirmer par devis.
Un raccordement simple sur une installation déjà compatible coûtera généralement moins cher qu’un chantier de rénovation avec adaptation du réseau, ajout d’un ballon tampon ou remplacement d’émetteurs. En pratique, les coûts sont souvent plus élevés en rénovation qu’en construction neuve.
Quelles primes et aides en Belgique ?
En Belgique, les aides pour une pompe à chaleur air-eau dépendent fortement de la région et des règles en vigueur au moment du projet. Il n’existe donc pas un régime unique valable partout.
En Wallonie, le régime de soutien temporaire 2025-2026 prévoit une prime pour une pompe à chaleur de chauffage ou combinée allant de 600 € à 3.600 € selon la catégorie de revenus, avec des critères techniques précis.
En Flandre, les aides passent par Mijn VerbouwPremie. Les conditions ont été modifiées à partir du 1er mars 2026, et il est recommandé de vérifier les montants et l’éligibilité via le portail officiel et son simulateur.
À Bruxelles, la prudence est de mise : le portail RENOLUTION indiquait en 2026 qu’aucune décision gouvernementale n’avait encore été prise concernant d’éventuelles nouvelles formes de soutien financier à la rénovation. Il faut donc vérifier la situation actualisée avant d’annoncer une prime disponible.
Dans tous les cas, l’accès aux aides dépend généralement de conditions techniques, du type de bâtiment, de la région concernée et du recours à un professionnel qualifié ou certifié selon le dispositif applicable.
Faut-il faire appel à un professionnel pour le raccordement ?
Faire appel à un professionnel est fortement recommandé pour le raccordement d’une pompe à chaleur air-eau. Sur le plan technique, cela garantit un dimensionnement précis, un équilibre hydraulique correct et une installation conforme. Sur le plan légal, certaines normes belges doivent être respectées, notamment pour l’électricité et la manipulation des fluides frigorigènes. C’est aussi une condition pour accéder aux primes. Enfin, économiquement, une installation bien réalisée permet d’éviter les surconsommations, les pannes et les coûts de réparation. Un mauvais raccordement peut rapidement annuler les gains attendus.
Conclusion
Le raccordement d’une pompe à chaleur air-eau est une étape déterminante pour garantir performance, économies et confort. Chaque détail compte, du dimensionnement aux connexions hydrauliques et électriques. En Belgique, où les contraintes sont nombreuses en rénovation, une installation bien pensée fait toute la différence. S’entourer d’un professionnel permet d’éviter les erreurs et d’assurer un système fiable et rentable sur le long terme.
